Aktualizováno: 20. 10. 2026
Při revizi nebo údržbě vlastní trafostanice udržíte provoz tak, že na stranu NN připojíte elektrocentrálu, která po dobu vypnutí převezme odběr areálu. Stroj se připojuje do hlavního rozvaděče NN za rozpojený vypínač transformátoru. Výkon se vybírá podle toho, co musí v den revize běžet, ne podle štítku transformátoru.
Firemní trafostanice se vypíná opakovaně: kvůli revizím ve lhůtách daných nařízením vlády, kvůli údržbě za vypnutého stavu a při výměně transformátoru. Termín si přitom určujete sami, takže zálohu lze připravit v klidu a s předstihem. Když proud vypíná distributor, postup je jiný a najdete ho na stránce odstávky elektřiny.
V kostce
- Trafostanice je vyhrazené elektrické zařízení. Základní lhůta revize ve výrobním areálu je 3 roky. Kratší lhůtu může určit výrobce nebo prostředí, řád preventivní údržby ji smí prodloužit až na dvojnásobek (nařízení vlády 190/2022 Sb.).
- Náhradní zdroj se připojuje na stranu NN, až když je hlavní vypínač transformátoru rozpojený a zajištěný.
- Výkon určí čtvrthodinové maximum odběru z průběhového měření: kW vydělené 0,8 dá kVA, k tomu rezerva kolem 20 %.

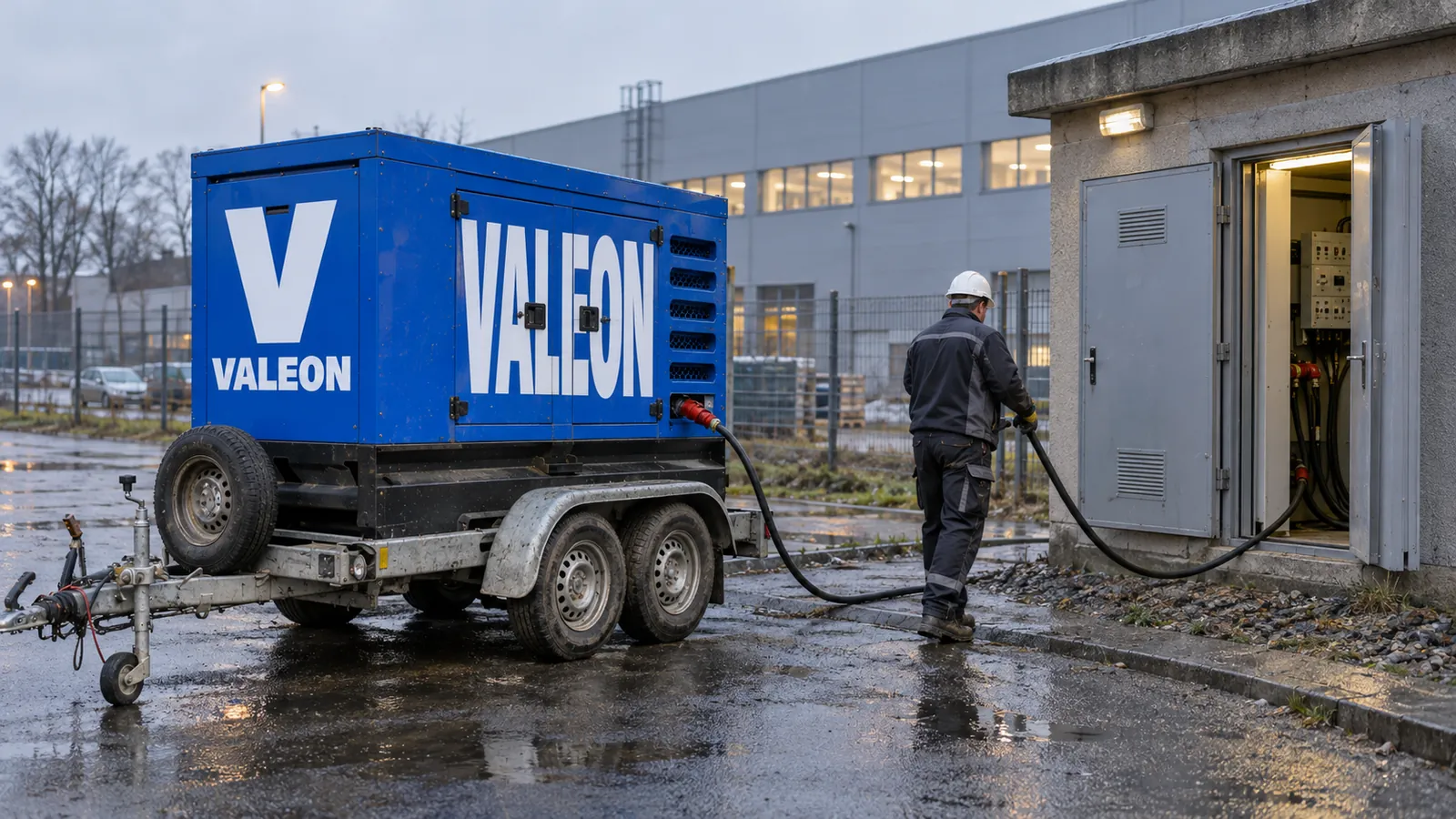

- Do 275 kVA stačí stroj na přívěsu. Větší stroje přiveze kamion, pro největší odběry spojíme stroje do sestav až 1 600 kVA.
- Den zálohy strojem 275 kVA stojí 6 900 Kč bez DPH. Zvlášť se platí doprava, kabely a spotřebovaná nafta.
Máte termín revize? Pošlete nám datum, čas vypnutí a zapnutí a co má v ten den běžet. Pokud máte po ruce čtvrthodinové maximum odběru, přidejte ho. Stroj vybere technik a nabídku dostanete do hodiny. Poslat termín revize
Proč se firemní trafostanice musí vypínat a jak často?
Trafostanice se smí provozovat jen s revizemi a údržbou ve stanovených lhůtách a část těchto úkonů jde udělat jen bez napětí. Ve výrobním areálu je základní lhůta revize 3 roky, k tomu údržba podle vašeho řádu preventivní údržby. Povinnost plyne z § 7 nařízení vlády 190/2022 Sb., podle jehož § 3 jsou vyhrazeným zařízením i zařízení pro přeměnu a rozvod elektřiny.
Jak dlouho smí trafostanice běžet do další pravidelné revize, říká příloha 4 téhož nařízení. Rozhoduje typ objektu a prostředí:
| Kde zařízení slouží | Revize nejpozději po |
|---|---|
| administrativní budova | 5 letech |
| výroba, škola, hotel nebo ubytovna, zdravotnictví | 3 letech |
| budova pro víc než 200 lidí (podle požárního řešení stavby) | 2 letech |
| prostředí, kde hrozí požár nebo výbuch | 3 letech |
| mokré prostředí nebo trvale korozivní či znečištěné ovzduší | 1 roce |
Pokud se na trafostanici vztahuje několik lhůt najednou, rozhoduje ta nejkratší. Kratší interval z průvodní dokumentace výrobce má přednost. Provozovatel s řádem preventivní údržby si naopak smí intervaly revizí prodloužit až na dvojnásobek. Závazná lhůta pro vaši trafostanici je tedy zapsaná v jejím řádu prohlídek, údržby a revizí.
Revizi zařízení VN smí dělat jen revizní technik, jehož osvědčení má rozsah E1. Osvědčení E2 platí pouze pro nízké napětí do 1 kV (příloha 5 nařízení).
Vedle revize se trafostanice vypíná kvůli údržbě, které se v provozech říká profylaxe: čištění kobek a transformátoru, dotažení šroubových spojů, kontrola stavu transformátoru. Interval si provozovatel stanoví v řádu preventivní údržby. Například specifikace jedné veřejné zakázky na údržbu trafostanic počítá s pracemi za vypnutého stavu jednou za 12 měsíců.
Třetím důvodem je výměna transformátoru. Po montáži musí zařízení projít revizí dřív, než se znovu uvede do provozu (§ 6 odst. 2 nařízení), a záloha tedy musí vydržet i tuhle revizi.
Jak dlouho trvá revize nebo údržba trafostanice?
Délku vypnutí určuje revizní technik nebo servisní firma trafostanice podle rozsahu prací. Příklad z praxe: vypnutí od 7.30 do 15 hodin, tedy jedna směna. Výměna transformátoru trvá déle, protože zahrnuje demontáž, osazení nového transformátoru a revizi před zapnutím. Harmonogram vám dá dodavatel prací a podle něj se stroj objednává na potřebný počet dní.
Ne každý úkon vyžaduje vypnutí. Prohlídku nebo termovizní měření spojů lze udělat za provozu, za vypnutého stavu probíhá práce uvnitř kobek a na transformátoru. Čím přesněji víte, co se bude dělat, tím přesněji spočítáte, jak dlouho poběží stroj.
Takhle vypadá den revize se zálohou, když trafostanice stojí od 7.30 do 15 hodin. Časy jsou příklad z praxe, ne pevný rozpis:
| Kdy | Co se děje | Kdo |
|---|---|---|
| Den předem | Telefon od technika: domluví hodinu příjezdu a jméno člověka, který ho pustí do areálu. | Valeon |
| 6.30 | Příjezd, postavení stroje, natažení kabelů k hlavnímu rozvaděči NN. | Valeon |
| 7.30 | Vypnutí trafostanice, rozpojení a zajištění hlavního vypínače NN, pak připojení a start stroje. | vypnutí vaše obsluha stanice, stroj elektrikář firmy nebo technik Valeonu |
| 7.30 až 15.00 | Revize nebo údržba, areál běží ze stroje. | revizní technik |
| Kolem 15.00 | Zapnutí trafostanice, odpojení stroje, návrat na síť. | zapnutí vaše obsluha stanice, stroj elektrikář firmy nebo technik Valeonu |
| Po odpojení | Předávací protokol s motohodinami a naftou, odvoz stroje. | Valeon |
Mezi vypnutím trafostanice a převzetím odběru strojem je areál krátce bez napětí, stejně tak při návratu na síť. Servery a řízení linek, které nesmějí vypadnout ani na chvíli, potřebují vlastní UPS. U citlivých provozů probere technik předem, jestli jde stroj připojit bez výpadku.
Chcete mít ráno všechno nachystané? Napište čas vypnutí a zapnutí trafostanice. Příjezd technika domluvíme tak, aby stroj stál připravený před vypnutím. Technik ho připojí k rozvaděči NN nebo předá vodiče vašemu elektrikáři. Po zapnutí sítě se rozvod vrátí do původního stavu a stroj odvezeme. Domluvit zálohu na revizi
Co musí při vypnuté trafostanici běžet a jaký výkon zálohovat?
Zálohujete jen to, co v den revize nesmí stát, a výkon určíte z naměřeného odběru, ne z velikosti transformátoru. Štítek transformátoru říká, kolik trafostanice unese, ne kolik areál v den revize skutečně odebere. Když kanceláře, nabíjení vozíků nebo část linek počkají do odpoledne, vyjde stroj menší.
Bez proudu obvykle nesmí zůstat:
- chladírny a mrazírny, kde jde o zboží,
- ventilace v chovech a provoz čistírny odpadních vod,
- řízení výroby, IT a měření,
- nouzové osvětlení, zabezpečení a požární technika,
- technologie s rozpracovaným materiálem, kterou nejde zastavit uprostřed cyklu.
Podklad pro výpočet už máte. Odběr na vysokém napětí se měří průběhově po čtvrthodinách (měření typu A nebo B podle vyhlášky č. 359/2020 Sb.). Vyberte pracovní den, kdy běželo to samé co v den revize, vezměte nejvyšší čtvrthodinový výkon v kW, vydělte ho 0,8 a přičtěte rezervu kolem 20 %. Pak zvolte nejbližší vyšší stroj.
| Čtvrthodinové maximum | Převod na kVA (÷ 0,8) | S rezervou 20 % | Vhodný stroj | Denní sazba bez DPH |
|---|---|---|---|---|
| 80 kW | 100 kVA | 120 kVA | 130 kVA, mobilní | 4 350 Kč |
| 150 kW | 188 kVA | 225 kVA | 275 kVA, mobilní | 6 900 Kč |
| 250 kW | 313 kVA | 375 kVA | 400 kVA, stacionární | 10 900 Kč |
| 400 kW | 500 kVA | 600 kVA | 650 kVA, kontejner | 15 000 Kč |
| 560 kW | 700 kVA | 840 kVA | 900 kVA, kontejner | 23 000 Kč |
| 800 kW | 1 000 kVA | 1 200 kVA | 1 250 kVA (dva kontejnery po 650) | 30 000 Kč |
Čtvrthodinový průměr ale vyhladí rozběh motorů. Když se během dne rozbíhá velký kompresor nebo čerpadlo, technik ověří, že stroj tu špičku unese. Pokud průběhová data nemáte po ruce, stačí velikost transformátoru a seznam toho, co musí jet. Ostatní zjistí technik telefonem. Součet spotřebičů si můžete předem projít v kalkulačce výkonu.
Co když jeden mobilní stroj nestačí?

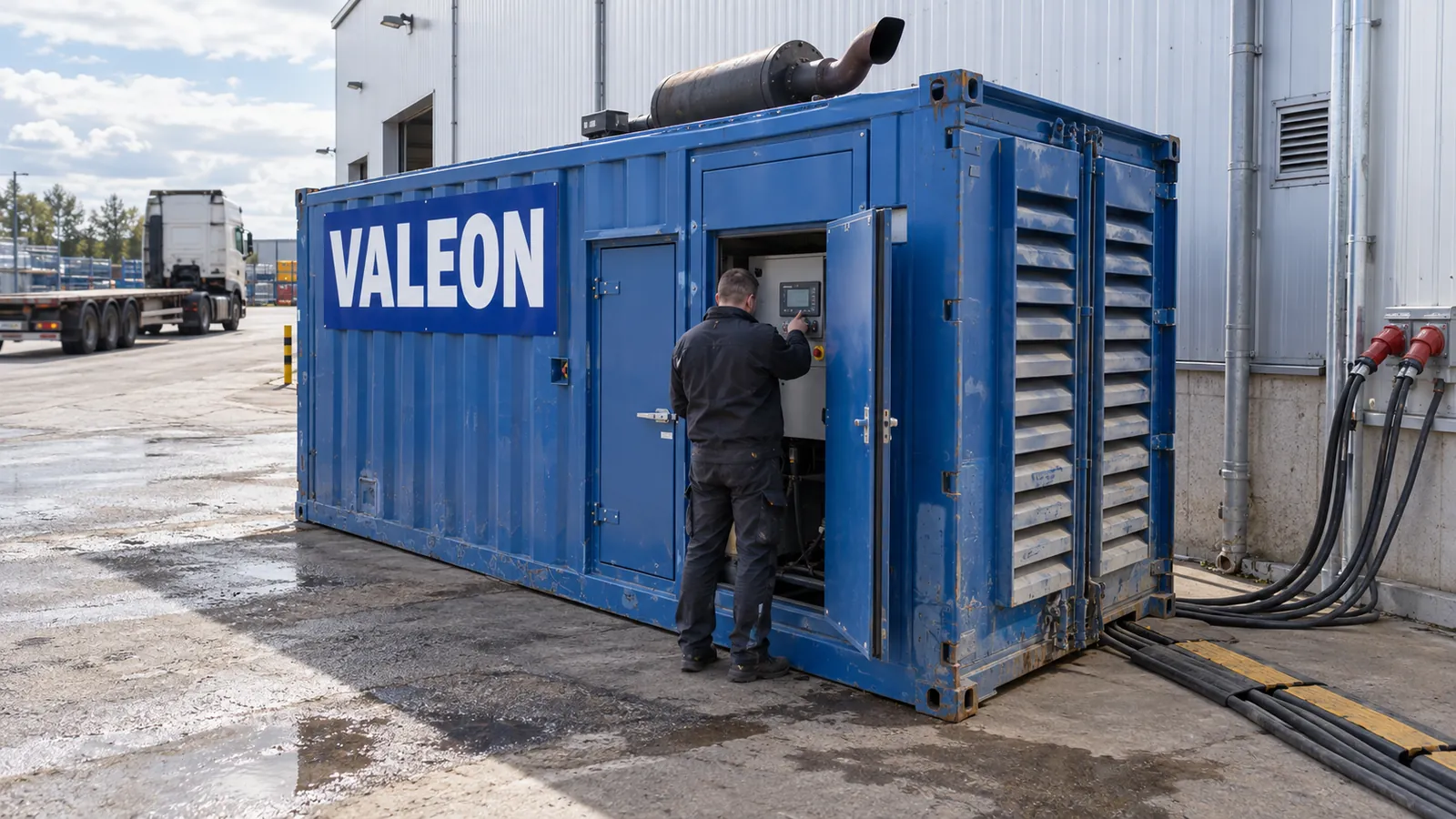

Pro odběr nad 275 kVA jsou dvě cesty: stacionární stroj od 400 kVA, nebo dva mobilní stroje spojené do paralelního chodu. Stacionární stroje 650 až 900 kVA stojí v kontejneru, přiveze je kamion a kabely se k nim přišroubují na svorky. Výkony 1 250 a 1 400 kVA skládáme ze dvou kontejnerových strojů v paralelním chodu, 1 600 kVA dá dvojice po 700 kVA doplněná strojem 220 kVA.
Stroje 150 až 275 kVA na přívěsu mají řídicí jednotku pro paralelní chod (Twin mod). Dva takové stroje tedy jde spojit a oba přijedou na přívěsu za tahacím autem, bez kamionu. Hodí se to tam, kam kamion s kontejnerem těžko zajede. Hmotnost a nádrž všech strojů najdete v nabídce elektrocentrál k pronájmu.
Odběr přes 275 kVA? Pošlete čtvrthodinové maximum a popište, kam v areálu zajede kamion. Technik porovná kontejnerový stroj s dvojicí mobilních strojů v paralelním chodu a do nabídky dá tu variantu, která na místě dává smysl. Navrhnout velký zdroj

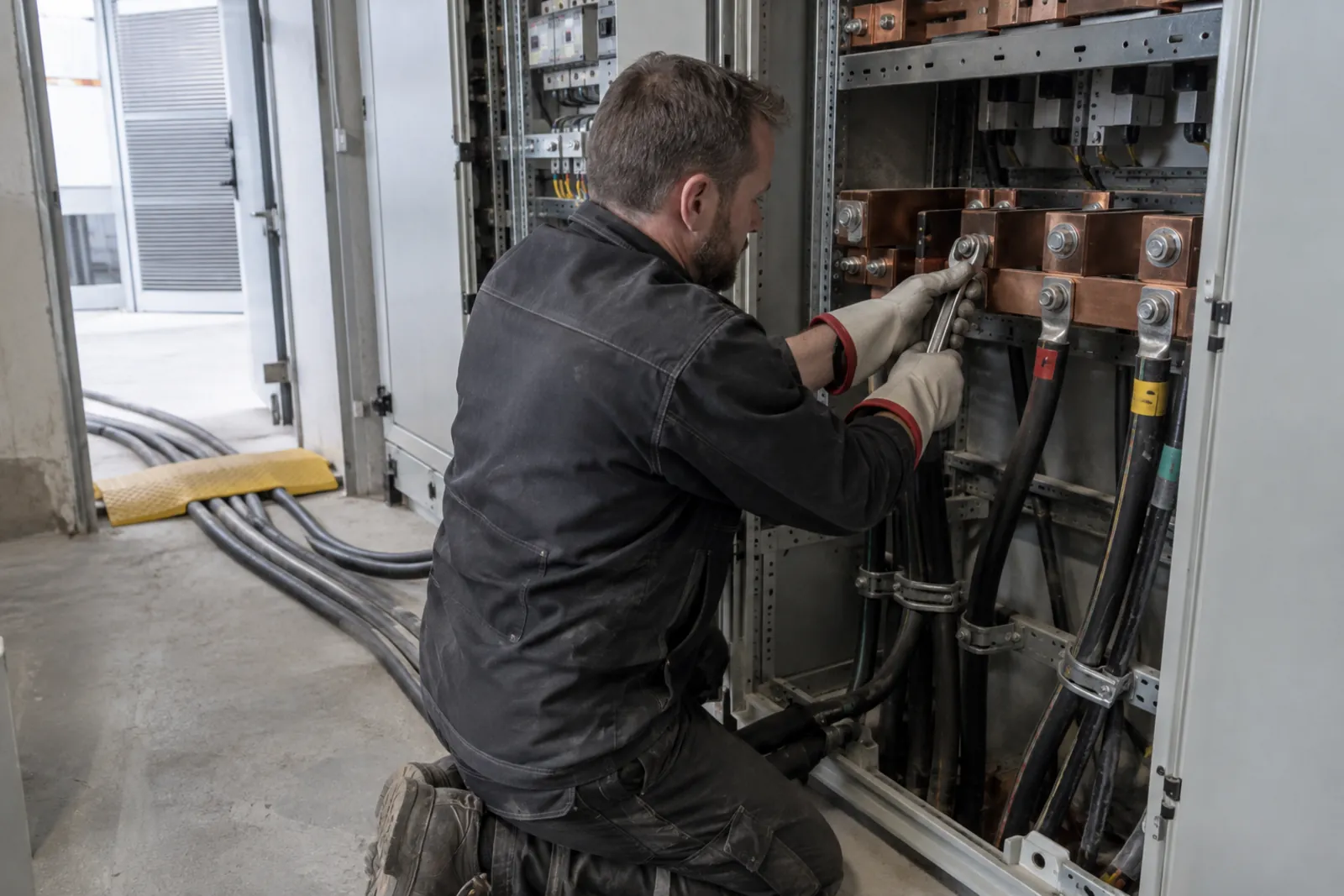

Kam se náhradní zdroj připojí, když trafostanice stojí?
Do hlavního rozvaděče NN, tedy za transformátor, a to až po rozpojení a zajištění hlavního vypínače NN. Kdyby vypínač zůstal sepnutý, napětí ze stroje by přes transformátor prošlo zpět na stranu VN, kde v tu chvíli pracuje revizní technik. Stroj se proto zapíná až po potvrzení, že je strana NN od transformátoru oddělená.
Pro připojení potřebujeme tři údaje:
- Typ zakončení v rozvaděči. Přívěsné stroje 150 až 275 kVA mají výstup Powerlock 400 A. Stroje od 400 kVA se připojují na svorky, 650 až 900 kVA mají i Powerlock. Koncovky kabelů přizpůsobíme: oka, Powerlock nebo šroubovací svorky.
- Vzdálenost od stroje k rozvaděči. Kabely máme standardně po 25 m. Vzdálenost změříte kroky od plochy pro stroj ke dveřím rozvodny.
- Místo pro stroj. Kde může stát přívěs se strojem, u kontejneru i kudy zajede kamion.
Snímek rozvaděče a plochy, kde bude stroj stát, nám pošlete e-mailem na info@valeon.cz, protože poptávkový formulář přílohy nepřijímá. Když se při údržbě pracuje i v samotném hlavním rozvaděči NN, připojuje se stroj až do podružných rozvaděčů. Kam přesně, domluví váš elektrikář s naším technikem podle schématu rozvodu.
Kdo co zařizuje: revizní technik, elektrikář firmy a půjčovna?
Revizi a vypnutí řídí vaše strana, náhradní zdroj dodá naše půjčovna a stroj do rozvodu připojí elektrikář. Úkoly se dělí takto:
| Kdo | Co dělá |
|---|---|
| Osoba odpovědná za elektrické zařízení (písemně pověřená provozovatelem podle § 8 nařízení) | určí termín, objedná revizi nebo údržbu, řídí manipulace ve stanici, případně domluví vypnutí s distributorem |
| Revizní technik s osvědčením E1 | prohlídka, zkoušky a měření, zpráva o revizi |
| Elektrikář firmy | připojí stroj do rozvaděče NN a po zapnutí trafostanice vrátí napájení na síť |
| Valeon | výběr výkonu, stroj po zátěžové zkoušce, doprava, kabely, na přání připojení naším technikem, obsluha, nafta, odvoz a předávací protokol |
Když se při pracích vypíná i přívod VN od distributora, termín manipulace se s ním domlouvá předem. To je věc provozovatele trafostanice, my se přizpůsobíme výslednému času.
V 90 % případů stroj připojuje elektrikář zákazníka, protože vlastní rozvod zná nejlépe. Dostane od nás vodiče už připojené ke stroji. Kde elektrikář chybí, přijede náš technik s elektrikářskými zkouškami a strojnickým průkazem a může u stroje vydržet celé vypnutí. Pokud neobsluhuje on, ukáže vašim lidem při předání, jak stroj hlídat. Co všechno k pronájmu zajistíme, popisují služby Valeon.
Stroj, který má půl dne nést celý areál, musí dodat plný výkon. Každý proto před odjezdem z depa zatížíme odporovou zátěží na plný výkon, takže na revizi přijede ověřený, ne jen nastartovaný.
Kolik stojí náhradní zdroj na den revize?
Den zálohy strojem 275 kVA stojí 6 900 Kč bez DPH. Při vzdálenosti 40 km od depa k tomu přibude doprava orientačně 3 680 Kč bez DPH, dohromady tedy 10 580 Kč bez DPH, plus kabely, nafta a případná práce technika. Rozpis vypadá takto:
| Položka | Výpočet | Bez DPH |
|---|---|---|
| Nájem stroje 275 kVA | jeden kalendářní den, maximálně 12 motohodin | 6 900 Kč |
| Doprava, 4 jízdy | 2 × 40 km × 25 Kč (se strojem) + 2 × 40 km × 21 Kč (technik bez stroje) | 3 680 Kč |
| Kabely, případně rozvaděč | denní sazba příslušenství | v nabídce |
| Nafta | podle předávacího protokolu | podle skutečnosti |
| Práce technika | podle předávacího protokolu | podle skutečnosti |
Naftu si spočítáte orientačně sami: stroj spálí zhruba 0,25 až 0,3 l na každou kWh, kterou vyrobí. Když areál odebírá průměrně 150 kW po 7,5 hodiny, stroj vyrobí 1 125 kWh a spálí zhruba 280 až 340 litrů.
U strojů od 400 kVA je denní sazba 10 900 Kč za 400 kVA a 15 000 Kč za 650 kVA bez DPH. Kamion stojí 44 Kč za kilometr a každá hodina, kdy čeká, 800 Kč, obojí bez DPH. Počet jízd závisí na místě, proto ho uvádíme až v nabídce. Když záloha běží několik dní, třeba při výměně transformátoru, platí se sazba za každý kalendářní den. Pokud stroj jede nepřetržitě 24 motohodin, počítají se za den dvě sazby. Všechny položky jsou v ceníku elektrocentrál.
Věrnostní sleva počítá všechny vaše objednávky, nejen zálohy trafostanice. Když další objednávka přijde do roka od předchozí, je sleva 5 % za druhou a třetí a postupně roste až na 25 % od desáté.
Potřebujete částku do rozpočtu údržby? Napište adresu areálu, termín vypnutí a odběr, který má stroj nést. Nájem, dopravu z nejbližšího depa, kabely i práci technika rozepíšeme v jedné nabídce. Částka, kterou potvrdíte, platí. Naftu a hodiny technika doplní předávací protokol. Chci rozpočet zálohy
Časté otázky
Musí trafostanice při revizi stát celou dobu?
Ne nutně. Prohlídku a termovizní měření lze udělat za provozu. Vypnutí je potřeba pro práci v kobkách a na transformátoru a jeho délku určí revizní technik nebo servisní firma.
Můžeme stroj připojit vlastním elektrikářem?
Ano, takhle to probíhá ve většině případů. Váš elektrikář dostane stroj připravený i s vodiči. Kde elektrikář chybí, připojí stroj náš technik.
Jak dlouho dopředu zálohu objednat?
Jakmile znáte termín revize. Nabídku pošleme do hodiny od poptávky a přistavení domluvíme podle místa a volného stroje. U velkých výkonů s kamionem je rozumné začít dřív. Rychleji to bývá telefonem: 722 008 007 pro Čechy, 722 008 009 pro Moravu.
Co když se revize protáhne do večera?
Stroj běží, dokud trafostanici nezapnete. Jedna denní sazba platí za kalendářní den, ve kterém stroj nepřekročí 12 motohodin. Když je ve stejném dni překročí, počítá se podle obchodních podmínek další denní sazba, 24 motohodin jsou dvě sazby.
Potřebujeme k revizi automatický přepínač ATS?
U plánované revize ne, přepnutí řídí elektrikář podle domluveného času. ATS se hodí tam, kde má stroj čekat na nečekaný výpadek. Připravené jsou na něj stroje na přívěsu od 15 do 220 kVA.
