Jak bezpečně nainstalovat elektrocentrálu: kompletní průvodce pro firmy

Když vám oznámí plánovanou odstávku na příští týden nebo když náhle vypadne proud uprostřed výroby, není čas na experimenty.

Správná instalace elektrocentrály může znamenat rozdíl mezi plynulým chodem firmy a ztrátami v řádu statisíců korun.

Víme to z praxe – pátek večer, telefon z pekárny, kde padaly chladicí boxy kvůli odstávce.
Dvě půjčovny řekly „v pondělí", rozpracovaná várka šla do kontejneru.

Proto jsme pro vás připravili přehledný návod, jak bezpečně nainstalovat záložní zdroj energie.

Ať už plánujete dlouhodobé řešení, nebo potřebujete rychle připojit zapůjčený agregát, dodržení základních pravidel vám ušetří nejen peníze, ale především starosti.

---

Proč záleží na správné instalaci

Elektrocentrála není jen motor s generátorem. Je to komplexní zařízení, které musí bezpečně komunikovat s vaší elektrickou instalací a v kritické chvíli spolehlivě převzít napájení celého provozu.

Špatně provedená instalace může vést k vážným problémům:

• poškození citlivých zařízení,
• vznik požáru,
• ohrožení lidského zdraví.

Energetici provedou ročně přes 50 tisíc odstávek elektřiny. To znamená, že šance na výpadek ve vašem provozu je reálná.

Když k němu dojde, musí záložní zdroj fungovat okamžitě a bezpečně. Proto je správná instalace základem spolehlivosti.

---

Příprava místa a umístění generátoru

První krok k bezpečnému provozu začíná ještě před samotným zapojením.

Umístění elektrocentrály není náhodné – musí splňovat konkrétní požadavky na stabilitu, přístupnost a bezpečnost.

Pevný a stabilní základ

Dieselový generátor během provozu vibruje. Pokud stojí na měkkém povrchu nebo nerovném terénu, vibrace se přenášejí do okolí a mohou postupně poškodit:

• samotný agregát,

• stavební konstrukce.

Standardně se elektrocentrály instalují na betonové panely uložené na zhutněném štěrkovém loži. Povrch musí být vyrovnaný a dostatečně únosný.

U mobilních agregátů se používají antivibrační podložky – typicky ocelovo-pryžové silentbloky skloněné pod úhlem 45 stupňů, které účinně odstiňují přenos vibrací.

Pokud instalujete generátor v garáži nebo jiném uzavřeném prostoru, antivibrační podložka je nezbytností. Bez ní se vibrace šíří celou budovou a mohou narušit komfort obyvatel nebo dokonce poškodit konstrukci.

Dostatečný manipulační prostor

Při plánování umístění myslete na budoucí obsluhu a údržbu. Kolem agregátu musí zůstat volný prostor pro:

• kontrolu hladiny oleje,

• doplňování paliva,

• případné opravy.

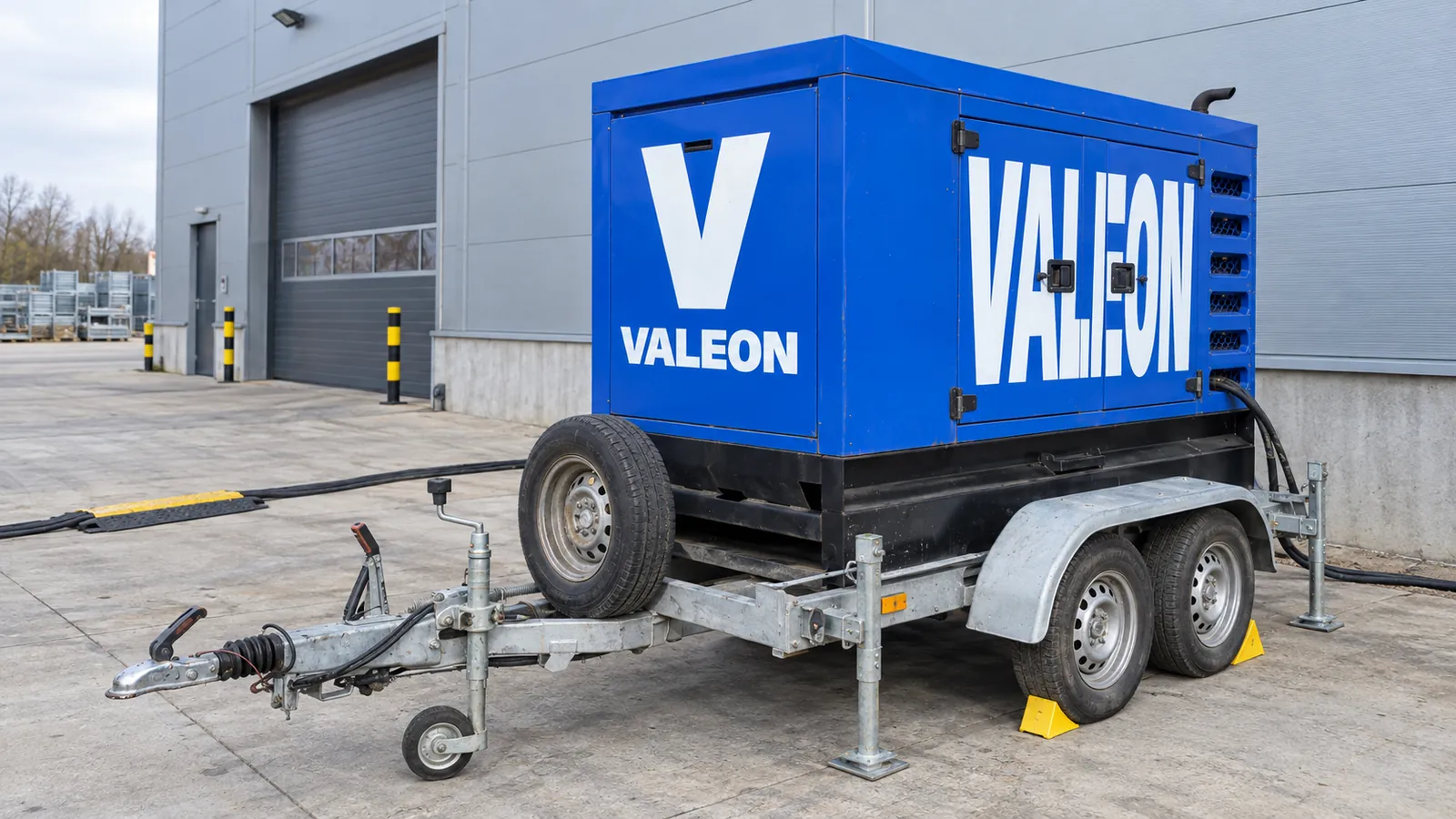

Pokud počítáte s možností připojení mobilního kontejnerového generátoru, počítejte s manipulačním prostorem minimálně 20 metrů na délku a 5 metrů na šířku.

Kabely od mobilního zdroje (obvykle délka 25–50 metrů) nesmějí být vedeny přes:

• únikové cesty,

• provozní komunikace.

Zvláštní pozornost věnujte umístění v budovách. Generátor nesmí být instalován:

• nad sklepy,

• nad garážemi,

• nad jinými prostory s neznámým zatížením.

Agregát je těžký a vibrující – stavební konstrukce musí tento dynamický náklad dlouhodobě unést.

---

Ventilace a odvod spalin: prevence otravy CO

Spalovací motor generuje výfukové plyny obsahující jedovatý oxid uhelnatý (CO). Provoz dieselového agregátu v uzavřeném prostoru bez dostatečného větrání je smrtelně nebezpečný.

Toto není přehnané varování – každoročně dochází k otravám CO právě kvůli podcenění tohoto rizika.

Odvod spalin přímo ven

Pokud instalujete generátor uvnitř budovy, musí být výfukové plyny odváděny přímo ven pomocí pružného výfukového potrubí.

• Pružnost potrubí absorbuje vibrace motoru a zabraňuje vzniku prasklin.

• Výfuková trubka musí být řádně upevněná.

• Nesmí být vedena do obývaných prostor ani do vzduchotechniky.

Nikdy nesměrujte výfuk do vzduchotechniky nebo do prostoru, kde se pohybují lidé.

Přívod čerstvého vzduchu pro chlazení

Dieselový motor spotřebovává značné množství vzduchu:

• pro spalování,

• pro chlazení.

Nedostatečný přívod vzduchu vede k přehřívání a může poškodit motor.

Pro vnitřní instalace proto musíte zajistit dostatečný průchod vzduchu:

• ideálně přirozenou ventilací,

• případně nuceným větráním.

Vzduchotechnika musí být dimenzována podle:

• výkonu agregátu,

• pokynů výrobce.

Pravidlo je jednoduché:
Generátor nikdy neprovozujte v těsném nebo špatně větraném prostoru.
Pokud během provozu cítíte zápach výfukových plynů, okamžitě agregát vypněte a prověřte odvod spalin.

---

Připojení k elektrické síti: kde začíná odpovědnost

Připojení elektrocentrály k vaší instalaci není jen technická záležitost – je to také právní zodpovědnost.

Špatné zapojení může ohrozit:

• váš provoz,

• pracovníky distribuční společnosti,
  kteří mohou pracovat na zdánlivě beznapěťové síti.

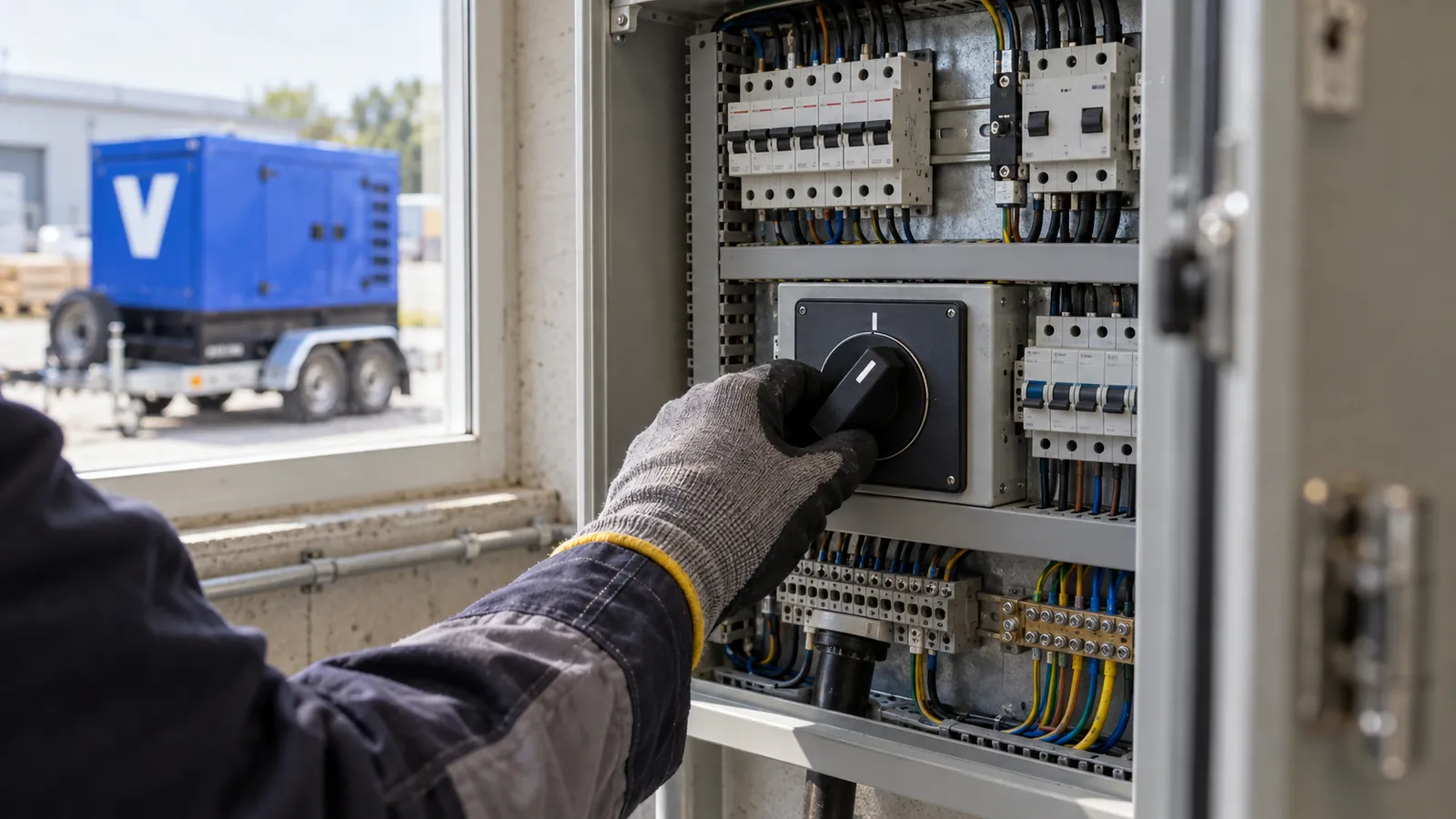

Přepínač sítí a ochrana proti zpětnému napájení

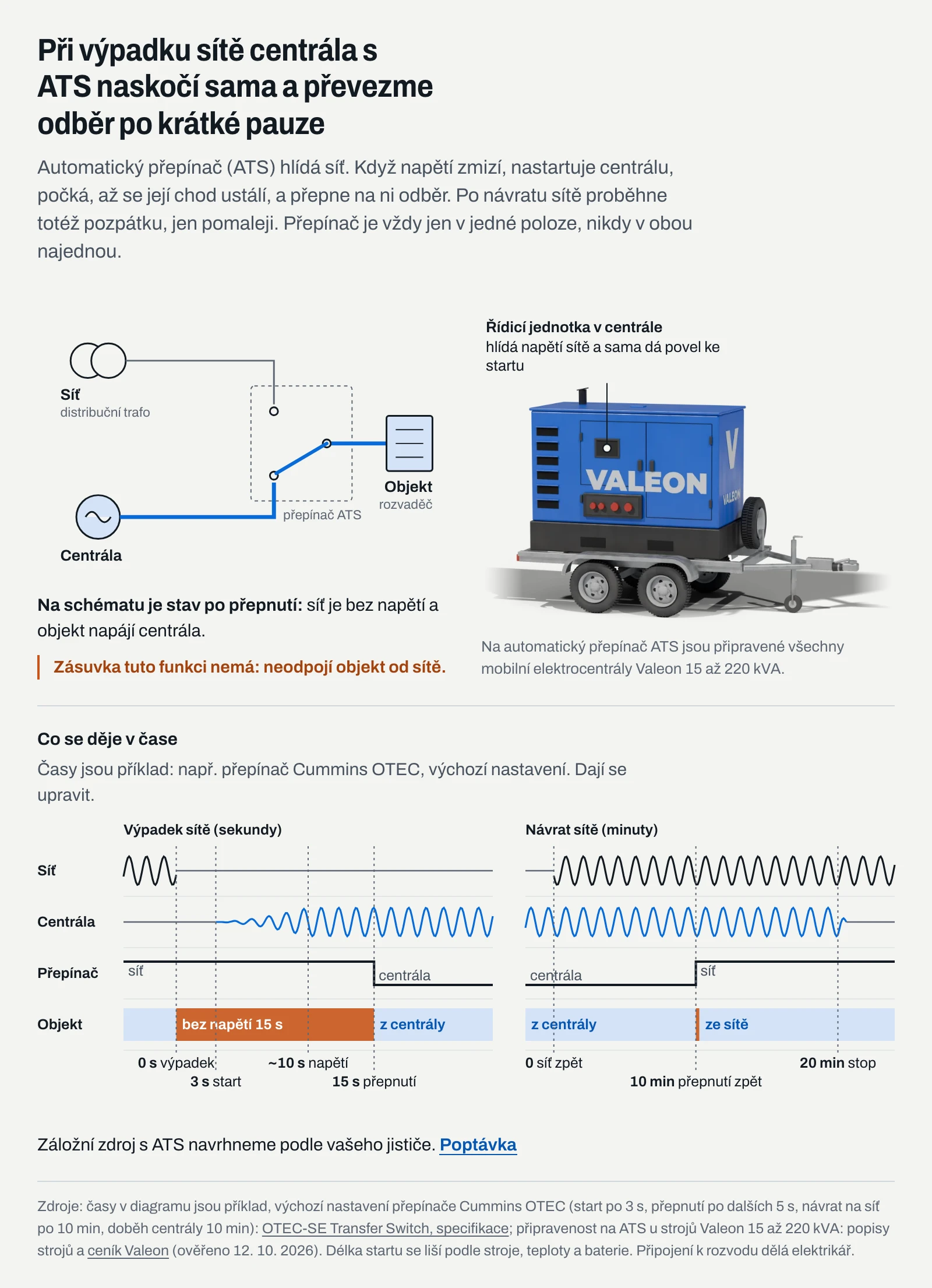

Klíčovým prvkem bezpečné instalace je automatický přepínač sítí (ATS – Automatic Transfer Switch).

Jeho úkolem je zajistit, aby nikdy nemohlo dojít k současnému připojení:

• distribučního vedení

• a generátoru.

Proč je to kritické?

Pokud by vaše elektrocentrála dodávala proud zpět do distribuční sítě, ohrožovala by životy elektrikářů, kteří na této síti pracují v domnění, že je odpojená.

Princip ATS:

1. Dojde k výpadku sítě.

2. Přepínač odpojí váš objekt od distribuce.

3. Nastartuje generátor.

4. Po stabilizaci přepne napájení na generátor.

5. Po obnovení sítě:

   • nejprve odpojí generátor,

   • připojí síť,

   • nechá generátor dojít v chodu bez zátěže několik minut (důležité pro životnost motoru).

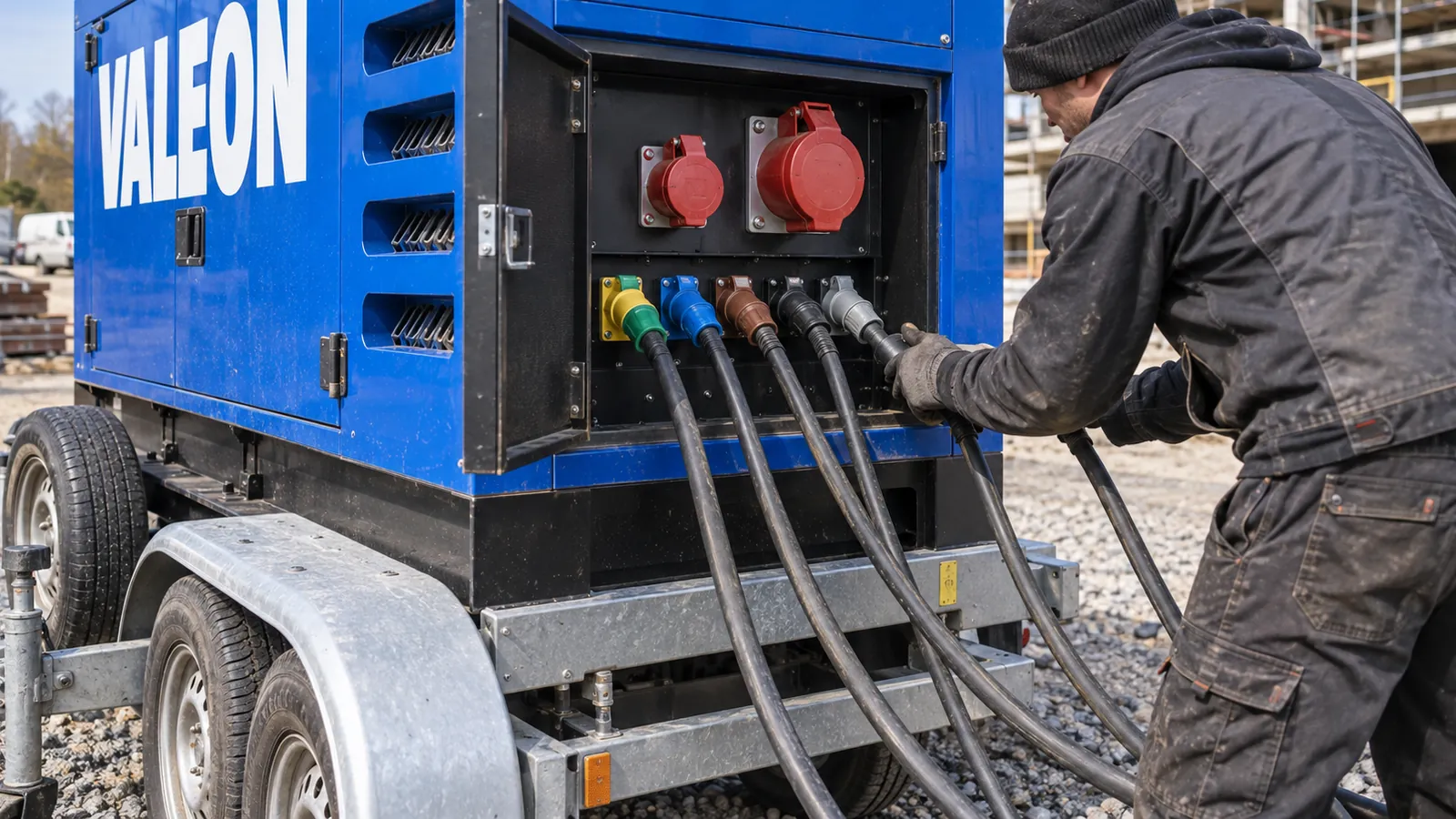

Přípojné místo podle kvalifikace obsluhy

Technické provedení přípojného místa závisí na tom, kdo bude agregát obsluhovat.

Běžná firma (poučené osoby):

• zaměstnanci bez elektrotechnické kvalifikace,

• přípojné místo musí být provedeno tak, aby nebyly přístupné žádné živé části,

• kryté konektory nebo bezpečné zásuvky s krytím minimálně IP20.

Firma s vlastním elektrikářem (osoba znalá):

• možné jednodušší provedení,

• například svorky přímo v rozváděči,

• zodpovědnost za bezpečné odpojení sítě před připojením generátoru leží na této osobě.

Z praxe doporučujeme první variantu – bezpečné přípojné místo s automatickým přepínačem.

Je sice mírně dražší, ale:

• eliminuje lidskou chybu,

• umožňuje rychlé připojení i v vypjatých situacích,

• když v pátek večer hrozí výpadek a na místě není elektrikář, můžete mobilní agregát bezpečně připojit sami.

---

Uzemnění a revize

Každá elektrocentrála musí být řádně uzemněna.

• Odpor uzemnění by měl být nižší než 10 ohmů.

Před prvním uvedením do provozu je nutné provést výchozí revizi elektrické instalace podle normy ČSN 33 2000-6.

Revizní zpráva musí obsahovat:

• měření impedance smyčky,

• měření odporu zemniče,

• explicitní prohlášení, že je zařízení způsobilé bezpečného provozu.

Revize bez předložení dokumentace skutečného provedení je právně problematická.

Pokud revizní technik nemá k dispozici schémata a výkresy odpovídající skutečnému stavu, nemůže zodpovědně posoudit bezpečnost.

V případě nehody může být provozovatel v právní pasti. Proto vždy vyžadujte:

• kompletní dokumentaci,

• řádnou revizní zprávu.

---

Požární bezpečnost: prevence, ne reakce

Nafta je hořlavá látka. Generátor je tepelný zdroj. Kombinace obou vyžaduje důsledná protipožární opatření.

Skladování a manipulace s palivem

Skladování paliva pro elektrocentrálu podléhá požárním předpisům.

Platí zejména:

• neskladovat naftu v blízkosti snadno vznětlivých materiálů nebo zdrojů tepla,

• provozní nádrž musí být vybavena záchytnou vanou pro případ úniku paliva,

• při doplňování paliva musí být motor vypnutý a vychladlý,

• nikdy nedolévat naftu za chodu generátoru.

Pokud plánujete dlouhodobější zásobu paliva, konzultujte:

• kapacitu,

• umístění skladovací nádrže

s požárním specialistou nebo přímo s Hasičským záchranným sborem v rámci posouzení požární bezpečnosti objektu.

Tlačítko CENTRAL STOP

Podle vyhlášky Ministerstva vnitra musí být každá elektrocentrála vybavena:

• snadno dostupným tlačítkem pro nouzové vypnutí označeným jako CENTRAL STOP.

Požadavky:

• tlačítko musí být na viditelném místě,

• nesmí být na dveřích nebo krytech rozváděče,

• umístění musí být schváleno místním HZS.

Účel je jasný: v případě požáru nebo jiné kritické situace musí kdokoliv (hasiči, zaměstnanci) umět okamžitě vypnout generátor bez hledání hlavního vypínače.

---

Hluk a ochrana okolí

Moderní odhlučněné generátory dosahují hlučnosti:

• cca 87–92 dB (rušnější městská ulice).

V průmyslovém prostředí nebo na stavbě to obvykle nevadí.

V obytné zástavbě však může hluk:

• překročit hygienické limity.

V takovém případě zvažte:

• akustické clony,

• umístění generátoru dále od obytných prostor.

---

Automatizace: když je spolehlivost na prvním místě

Pro firmy, které si výpadek proudu opravdu nemohou dovolit, je automatický start generátoru nezbytný.

Systém automatického startu (AGS):

• monitoruje napětí sítě,

• při výpadku spustí sekvenci:

  • nastartuje motor,

  • počká na stabilizaci otáček a napětí,

  • přepne zátěž na generátor,

• to vše bez zásahu člověka během několika desítek sekund.

Kritické body spolehlivosti

Nejčastější příčiny selhání automatického startu:

1. Vybitý akumulátor

   • startovací baterie se dobíjejí za chodu motoru,

   • pokud agregát dlouho neběží, baterie se vybijí,

   • moderní jednotky proto spouštějí testovací provoz jednou týdně na 15–30 minut.

2. Špatný start za nízkých teplot

   • diesel za mrazu startuje hůře,

   • dříve se motor trvale předehříval na 80–90 °C (velká spotřeba elektřiny – topení i 12 hodin denně),

   • moderní systémy udržují teplotu chladicí kapaliny 15–20 °C,

   • spotřeba energie je až pětkrát nižší, start je přitom spolehlivý,

   • systémy navíc hlídají vlhkost prostoru – při překročení 50 % RH spínají topení, aby zabránily kondenzaci a korozi.

Co vše AGS řídí

Řídicí jednotka nesleduje jen start a stop motoru. Moderní systémy kontrolují:

• teplotu oleje a chladicí kapaliny,

• otáčky motoru,

• napětí a frekvenci generovaného proudu,

• stav akumulátorů,

• hladinu paliva.

Při jakékoliv anomálii systém vyšle varování – dnes obvykle prostřednictvím cloudového řešení přímo do telefonu odpovědné osoby.

Pro datová centra, nemocnice nebo potravinářské firmy s nonstop chlazením je taková automatizace samozřejmostí.

Ale i střední firma, která nechce riskovat ztrátu dat nebo zastavení výroby, by měla AGS zvažovat – zejména:

• o víkendu,

• večer,
  kdy na pracovišti nikdo není, přitom záložní zdroj musí automaticky nastartovat.

---

Pravidelná údržba: garance funkčnosti v kritické chvíli

Nejdražší elektrocentrála je ta, která v okamžiku výpadku nenastartuje. A důvod bývá prozaický – zanedbaná údržba.

Týdenní kontrola

Pro záložní zdroje, které jsou součástí:

• požárně bezpečnostního zařízení,

• kritické infrastruktury,

se doporučuje týdenní kontrola, která zahrnuje:

• kontrolní start bez zátěže (ověření startu, funkce panelu, viditelných netěsností),

• kontrolu hladiny oleje a chladicí kapaliny.

Pokud se generátor sám zastaví, první věc ke kontrole je právě hladina oleje.

Zátěžové zkoušky

Pravidelný start bez zátěže nestačí. Motor bez zátěže pracuje v jiném režimu než při plném výkonu.

Proto se doporučuje:

• minimálně 1× měsíčně provést zátěžovou zkoušku,

• připojit reálnou zátěž nebo odporovou baterii,

• nechat generátor běžet alespoň na 50 % výkonu.

Výhody:

• odstraní se uhlíkové usazeniny,

• vysuší se kondenzát z výfukové soustavy,

• ověří se skutečná schopnost generátoru dodávat výkon.

My ve Valeonu provádíme zátěžovou zkoušku na plný výkon před každým výjezdem.
Agregát, který k vám přivezeme, skutečně funguje – není to jen „slib na webu“, ale součást standardního procesu.

Dokumentace a protokoly

Každá kontrola by měla být zapsána do provozního deníku.

V případě:

• revize,

• pojistné události,

• inspekce HZS

dokumentace prokazuje, že:

• jste agregát řádně udržovali,

• byl připraven k činnosti.

Absence záznamu může být vyhodnocena jako nedbalost provozovatele.

---

Co když se něco pokazí: řízení rizik

I při dodržení všech pravidel se může stát, že generátor selže nebo se objeví závada. Důležité je, jak zareagujete.

Označení nezpůsobilého zařízení

Pokud zjistíte, že záložní zdroj nefunguje správně:

• musí být tato skutečnost zřetelně vyznačena na zařízení,

• neoznačený závadný agregát může někdo v dobré víře spustit,

• hrozí škody nebo ohrožení osob.

Současně musíte:

• okamžitě zajistit opravu, nebo

• zajistit dočasný náhradní zdroj.

Pokud je elektrocentrála součástí požárně bezpečnostního systému (např. EPS, nouzové osvětlení), nemůžete problém ignorovat. Musíte:

• zajistit náhradní řešení (mobilní agregát),

• případně zavést zesílená organizační opatření (zvýšený dohled, omezení provozu).

Havárie a postup při selhání

Pokud generátor selže během reálného výpadku sítě, je obvykle pozdě na improvizaci.

Proto má smysl mít:

• předem domluvený servis, nebo

• smlouvu s půjčovnou, která v krizové situaci dodá náhradní agregát během několika hodin.

U nás ve Valeonu jsme schopni vyslat technika i večer a o víkendech – výpadky nečekají na pracovní dobu.

---

Kdy je lepší pronájem než vlastní investice

Možná vás napadá otázka: Je pro nás lepší vlastní elektrocentrála, nebo pronájem?

Vlastní agregát

Dává smysl, pokud:

• potřebujete záložní zdroj opakovaně nebo trvale.

Současně s sebou nese:

• vysokou počáteční investici (kvalitní diesel 40 kVA = statisíce Kč),

• náklady na skladování,

• pravidelnou údržbu a revize,

• riziko technického zastarání.

Pronájem

Pronájem je flexibilnější řešení.

Výhody:

• platíte jen za období, kdy zdroj skutečně potřebujete,

• profesionální půjčovna doručí prověřený agregát,

• zajistí instalaci, zapojení a zátěžovou zkoušku,

• po skončení akce/odstávky agregát odveze,

• neřešíte údržbu, skladování ani odbornost obsluhy – to je součást služby.

Pronájem je ideální pro:

• firmy, které potřebují záložní zdroj jednou za rok kvůli plánované odstávce,

• organizátory festivalů a venkovních akcí.

Pro potravinářské firmy s nepřetržitým chlazením nebo datová centra může dávat smysl kombinace:

• vlastní agregát pro základní pokrytí,

• možnost vypůjčit dodatečnou kapacitu při dlouhodobém výpadku.

---

Závěr: bezpečnost není náhoda, je to plán

Správná instalace elektrocentrály není jednoduché zapojení kabelu do zásuvky.

Je to komplexní proces, který vyžaduje:

• dodržení bezpečnostních norem,

• pochopení elektrických principů,

• zodpovědný přístup.

Špatně provedená instalace ohrožuje:

• váš majetek,

• lidské životy.

Základní principy:

• stabilní umístění s antivibrační ochranou,

• dostatečná ventilace a bezpečný odvod spalin,

• řádné uzemnění a revize,

• automatický přepínač sítí proti zpětnému napájení,

• protipožární opatření včetně tlačítka CENTRAL STOP,

• pravidelná údržba s dokumentací.

Pokud si nejste jisti správným postupem, obraťte se na odborníky.

My ve Valeonu máme s instalací záložních zdrojů bohaté zkušenosti.
Naši technici přijedou, provedou zapojení podle norem, otestují funkčnost pod zátěží a předají vám zařízení připravené k provozu.
Když dojde k výpadku, agregát prostě funguje – bez překvapení na faktuře a bez starostí.

Nabídka = faktura. Přijedeme, zapojíme, otestujeme. Zbytek hodíme na sebe.

---

Rychlé shrnutí pro rozhodování (pronájem vs. vlastní zdroj)

• Každá elektrocentrála musí být instalována na stabilním, vodorovném podkladu s antivibrační ochranou.

• Spaliny se odvádějí přímo ven pružným potrubím – nikdy neprovozujte generátor v uzavřeném prostoru bez větrání kvůli riziku otravy CO.

• Připojení k síti vyžaduje automatický přepínač sítí, který zabraňuje současnému připojení distribuce a generátoru.

• Přípojné místo musí odpovídat kvalifikaci obsluhy – pro běžné zaměstnance kryté kontakty, pro elektrikáře může být provedení jednodušší.

• Každý agregát potřebuje výchozí revizi s měřením uzemnění a impedance smyčky. Revize bez dokumentace skutečného provedení je právně problematická.

• Požární bezpečnost zahrnuje:

  • správné skladování paliva,

  • protipožární opatření,

  • povinné tlačítko CENTRAL STOP schválené HZS.

• Pro kritické provozy doporučujeme automatický start s inteligentním řízením teploty a vlhkosti.

• Pravidelná údržba = týdenní kontrolní start + měsíční zátěžové zkoušky. Vše dokumentujte do provozního deníku.

• Rozhodnutí mezi vlastní elektrocentrálou a pronájmem závisí na frekvenci použití:

  • pro pravidelné potřeby má smysl vlastní zdroj,

  • pro občasné výpadky nebo akce je pronájem flexibilnější a ekonomičtější.
